一、產品介紹
橋式吸砂機主要用于污水處理廠（站）的平流式曝氣沉砂池中，去除沉砂池底部的沉砂。
二、工作原理及結構

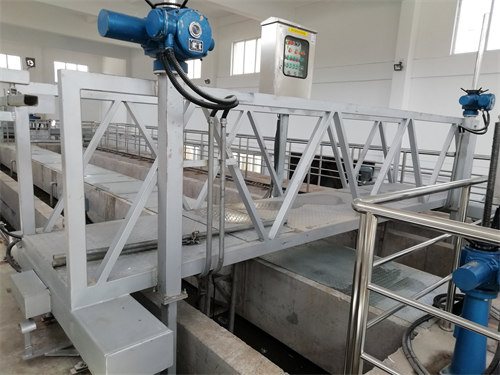

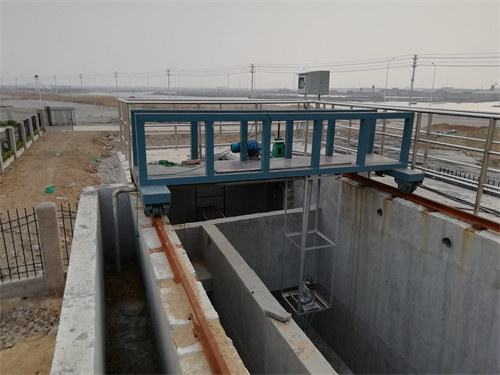

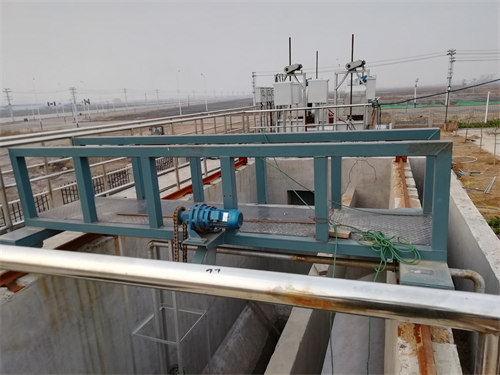

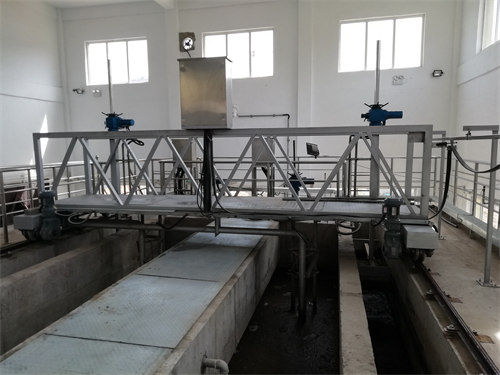

吸砂機在沉砂沉池面上沿鋼軌來回運動，機上的吸砂泵（潛污泵）將池底的砂水混合物吸出并提升至一定的高度，進入砂石分離器進行分離，同時機上可設撇渣板將水面上的浮渣刮至池末端的渣槽中。
橋式吸砂機主要由主梁、軌道、驅動裝置、機架、吸砂系統、撇渣裝置等組成。
三、設備特點
1. 技術先進，結構簡單
2. 采用無堵塞潛污泵吸砂，安全可靠
3. 傳動同步，運行平穩
4. 吸砂泵為自耦連接，維護方便
四、技術參數
|
型號 |
XS-2 |
XS-4 |
XS-6 |
XS-8 |
XS-10 |
XS-12 |
|
池寬 |
2～3 |
4 |
6 |
8 |
10 |
12 |
|
池深 |
2．7～5．5 |
|||||
|
提砂泵特性 |
Q=22m3/h,H=5.8m,N=1.4KW |
Q=42m3/h,H=11m,N=2.9KW |
||||
|
撇渣裝置功率(KW) |
0.55 |
|||||
|
驅動裝置功率(KW) |
≤0.37 |
≤2×0.37 |
||||
|
行使速度(m/min) |
2～5 |
|||||
五、 訂貨說明
1. 注明主體材質，碳鋼或不銹鋼
2. 本機不包含軌道，需要時注明
3. 吸砂泵流量可根據用戶要求
4. 無需撇渣板時，請注明
5. 池寬及池深可按用戶要去設計
6. 本機有滑導線配置，需要時注明
